合作客戶(hù)/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> LB膜制備方法與注意事項(xiàng)
> 全自動(dòng)表面張力儀測(cè)定原理和使用方法【表面活性劑烷醇酰胺】
> 不同溫度下水波波速和表面張力系數(shù)的關(guān)系與計(jì)算方法【實(shí)驗(yàn)】(二)
> 低界面張力起泡劑篩選
> 中心對(duì)稱(chēng)分子稀土夾心雙酞菁銩LB膜制備及二次諧波產(chǎn)生機(jī)制
> 基于表面張力方法判斷物質(zhì)(或材料)的親水性(一)
> ?界面流變儀可以測(cè)量液體表面張力嗎?界面流變儀與界面張力儀區(qū)別解析
> ?高分子表面活性劑HS-PA表征和性能、粒徑、表面張力、應(yīng)用性能測(cè)定——實(shí)驗(yàn)部分
> 基于超微量天平對(duì)沉積質(zhì)量的精確測(cè)量,制備納尺度的銅薄膜
> 降低表面張力,可提高天然氣水合物的生長(zhǎng)速率
推薦新聞Info
-
> 助劑對(duì)乙基多殺菌素藥液在杧果葉片潤(rùn)濕鋪展行為、表面張力的影響——討論
> 助劑對(duì)乙基多殺菌素藥液在杧果葉片潤(rùn)濕鋪展行為、表面張力的影響——結(jié)果與分析
> 助劑對(duì)乙基多殺菌素藥液在杧果葉片潤(rùn)濕鋪展行為、表面張力的影響——摘要、材料與方法
> 陽(yáng)-非離子復(fù)合表面活性劑體系表面張力測(cè)定及基礎(chǔ)性能評(píng)價(jià)(三)
> 陽(yáng)-非離子復(fù)合表面活性劑體系表面張力測(cè)定及基礎(chǔ)性能評(píng)價(jià)(二)
> 陽(yáng)-非離子復(fù)合表面活性劑體系表面張力測(cè)定及基礎(chǔ)性能評(píng)價(jià)(一)
> 不同PQAI溶液靜態(tài)/動(dòng)態(tài)表面張力變化及對(duì)脈動(dòng)熱管性能影響(三)
> 不同PQAI溶液靜態(tài)/動(dòng)態(tài)表面張力變化及對(duì)脈動(dòng)熱管性能影響(二)
> 不同PQAI溶液靜態(tài)/動(dòng)態(tài)表面張力變化及對(duì)脈動(dòng)熱管性能影響(一)
> ?界面流變儀可以測(cè)量液體表面張力嗎?界面流變儀與界面張力儀區(qū)別解析
探究LB復(fù)合膜的酸致變色特性
來(lái)源:燕山大學(xué)學(xué)報(bào) 瀏覽 763 次 發(fā)布時(shí)間:2024-07-25
本文擬使用LDH作為構(gòu)建薄膜材料的原始平臺(tái),以一些染料溶液作為亞相,結(jié)合LB技術(shù)自組裝制備一系列復(fù)合膜,并用于探究復(fù)合膜的酸致變色特性。
LB復(fù)合膜酸致變色機(jī)理分析

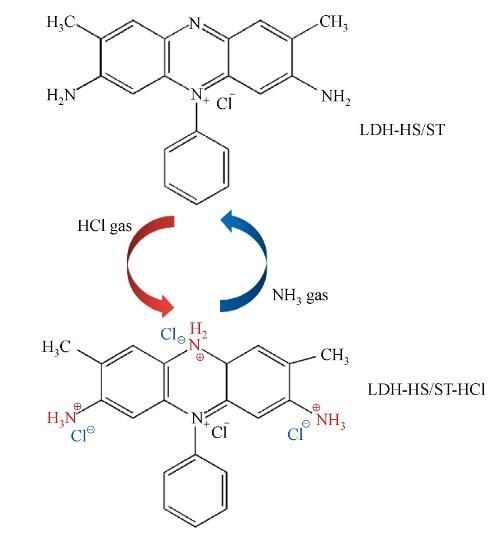

圖1所示的是以LDH-HS/ST復(fù)合LB薄膜酸堿變色效應(yīng)為例的一個(gè)化學(xué)轉(zhuǎn)化機(jī)理簡(jiǎn)圖。這種變化被合理地推測(cè)為制備的LB復(fù)合膜上帶有染料分子,連接在其苯環(huán)結(jié)構(gòu)上的N-H和-NH2基團(tuán)發(fā)生了質(zhì)子化和去質(zhì)子化。這些胺基含有孤電子對(duì),易于質(zhì)子化,在與HCl氣體接觸時(shí),與一個(gè)氫原子結(jié)合形成配位鍵。此外,由于整個(gè)分子帶正電,改變了芳香族碳?xì)浠衔锏墓曹椢蘸挺小?能級(jí)躍遷。當(dāng)與NH3氣體接觸后,環(huán)境的堿性增強(qiáng),相應(yīng)的氨基又會(huì)發(fā)生去質(zhì)子化。之后,隨著酸堿氣體的不斷循環(huán)接觸,光譜中特征峰位置移動(dòng)的情況基本保持在一定的值。
圖1 HCl和NH3氣體對(duì)LDH-HS/ST LB復(fù)合膜的化學(xué)反應(yīng)機(jī)理
兩種染料分子結(jié)構(gòu)示意圖

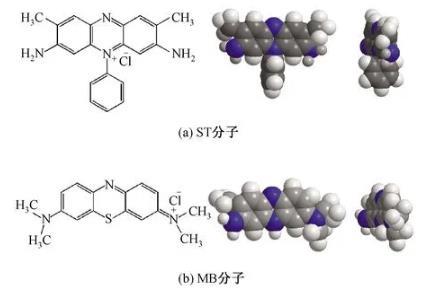

為了更清晰地了解界面組裝中使用的亞相溶液特征,把所選的ST和MB染料分子進(jìn)行了二維和三維空間填充模型正面、側(cè)面的表示,如圖2所示,可以更直觀地觀察到兩種分子結(jié)構(gòu)上的差異。它們的相似之處在于,都含有較大的雜環(huán)共軛體系,可以在LDH-HS復(fù)合LB膜中形成H-和/或J-型的聚集體[20]。這也就對(duì)應(yīng)于前面提到的LDH-HS/染料復(fù)合膜在透射電鏡和原子力顯微鏡下觀測(cè)到的不同形態(tài)的聚集體。也正是由于LDH-HS分子片層為染料分子提供了合適的生長(zhǎng)平臺(tái),在LB技術(shù)的幫助下在氣-液界面之間形成了高質(zhì)量的、均勻致密的LDH-HS/染料分子聚集體。
圖2 ST和MB染料分子結(jié)構(gòu)圖及空間模型
LDH-HS/染料復(fù)合膜酸致變色循環(huán)使用性分析

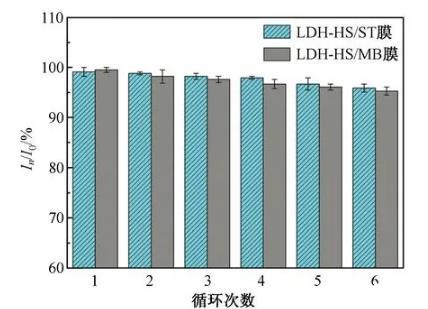

為了便于復(fù)合膜的回收利用,每接觸一次HCl和NH3氣體后,可以使用超純水浸泡或沖洗一次作用后的LDH-HS/染料復(fù)合膜,其表面形成的氯化銨鹽就被除去了。然后,下一個(gè)酸堿體系的氣體響應(yīng)就可以再次執(zhí)行。循環(huán)多次后,結(jié)合每次測(cè)得紫外光譜變化數(shù)據(jù),圖3給出了兩種不同LDH-HS/染料LB膜的循環(huán)使用6次的圖表。
圖3兩種不同的LDH-HS/染料LB膜的循環(huán)穩(wěn)定性表征
圖3中的縱坐標(biāo)顯示了LB復(fù)合膜的紫外最大吸收強(qiáng)度比率In/I0。其中,I0代表復(fù)合膜未參與酸堿氣體反應(yīng)的最大紫外吸光度;In表示復(fù)合膜經(jīng)過(guò)n個(gè)循環(huán)后的紫外最大吸光度。分析表明,兩種不同的LDH-HS/染料膜經(jīng)6次循環(huán)反應(yīng)后,紫外強(qiáng)度比均保持在95%左右。這一結(jié)果說(shuō)明了制備的LB染料復(fù)合膜具有良好的穩(wěn)定性和可回收性,進(jìn)一步說(shuō)明這一材料具備廣闊的應(yīng)用前景。
LDH-HS/染料復(fù)合膜可以作為今后酸堿敏感性能測(cè)試的功能材料。這項(xiàng)工作也為L(zhǎng)B膜的自組裝和酸堿變色特性提供了有用的線(xiàn)索。LB膜有望成為一種有前途的分子開(kāi)關(guān)和化學(xué)傳感器。
